重い扉は常に下向きの力を加え、ぶら下がっている間は常に蝶番を引っ張っている。表面取り付け式の蝶番は、その荷重を支える構造をむき出しにしている。厚い羽根、見えるネジ、そして頑丈な関節部が、その強度を一目瞭然に示している。隠し窓ヒンジフレーム内部に完全に隠れた状態で、同じ耐荷重性能を実現する必要があります。この「強度がありながら目立たない」という要件は、ヒンジ設計に対する根本的に異なるアプローチを促します。隠しヒンジは、単に表面ヒンジを空洞部分に移動させただけではいけません。窓を閉めた際に何も見えないような形状と材料を用いて、最初から重荷重を支えるように設計する必要があります。
隠されたロードパス

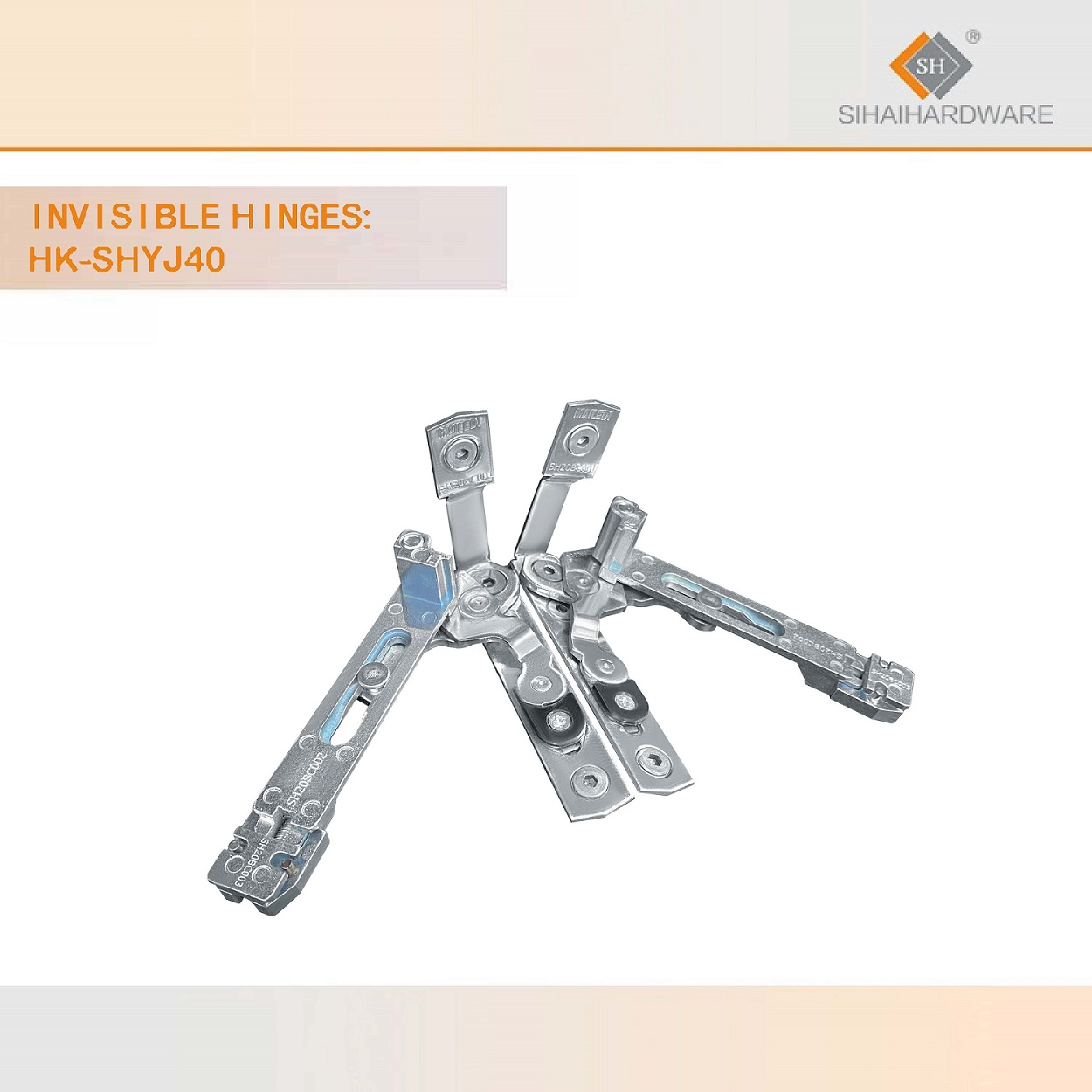

A隠し窓ヒンジサッシの重量は、フレーム内部の空洞に完全に収まる荷重経路を通して伝達されます。サッシプロファイルに埋め込まれたサッシブラケットが、可動パネルの重量を支えます。この荷重は、サッシの回転を制御された動きに変換する一連のピボットリンクである接続アーム機構を通って、フレーム押出材内部に固定されたトラックに入ります。トラックは荷重を全長にわたって分散させ、表面に取り付けられたファスナーに荷重を集中させるのではなく、押出材の壁に伝達します。この荷重経路は、フレームの見える面にボルトで固定され、各ネジ箇所に応力が集中する表面ヒンジよりも深く、分散されています。隠しヒンジの内部荷重経路は、目に見える構造的な厚みがないにもかかわらず、重いドアを支えることができる理由を説明しています。強度はフレームにあり、ヒンジはその強度を活用するように設計されています。
隠れた背骨としてのトラック
トラック内部隠し窓ヒンジレールは主要な構造要素として機能します。単なるガイドレールではなく、曲げやねじり変形に耐えるように断面が設計された、高強度ステンレス鋼または高強度アルミニウムで製造された、荷重を支えるための設計部品です。レールはフレームプロファイルの精密加工されたスロット内に設置され、周囲の押し出し成形壁によって全長にわたって支持されます。この連続的な支持により、隠しヒンジは、ヒンジリーフが個別のネジ箇所でのみ固定される表面実装型設計と区別されます。連続的な支持により、レールは、荷重が少数の留め具に集中した場合に発生する局所的な変形を起こすことなく、より重い荷重を支えることができます。また、レールは全長にわたって複数の取り付けポイントを備えており、ヒンジの上部と下部の2つまたは3つのネジに頼るのではなく、ドアの重量を多くの荷重伝達箇所に分散させます。
アーム機構と機械的利点

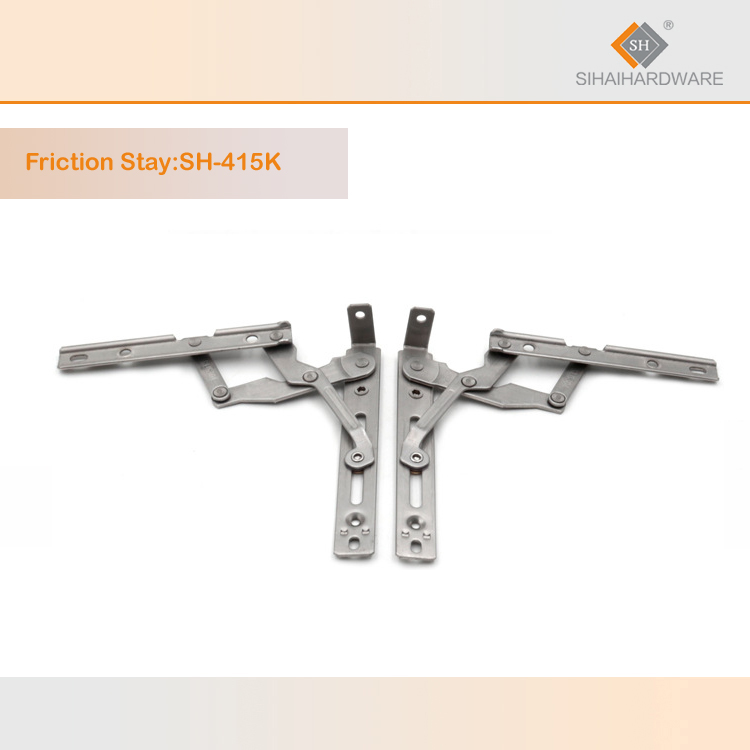

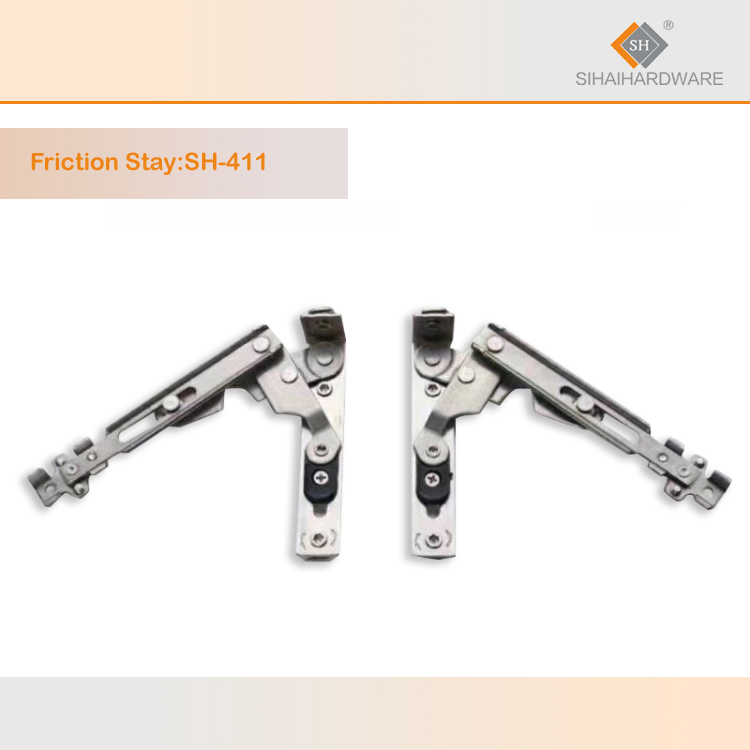

接続アーム隠し窓ヒンジアームは、サッシをレールに連結する可動部品です。頑丈な隠しヒンジでは、このアームは一本の細いリンクではなく、多くの場合、機械的利点が得られるように配置された複数の旋回要素からなる複雑なアセンブリです。アーム機構の形状によって、サッシの重量がヒンジ内部の力にどのように変換されるかが決まります。適切に設計されたアーム機構は、荷重ベクトルをレールとフレームの最も強い軸に沿わせ、そうでなければピボットに応力が集中する曲げモーメントを最小限に抑えます。アームのピボット自体は、精密加工されたブッシングまたはニードルローラーベアリング内で回転する硬化鋼ピンからなるエンジニアリングベアリングで、ガタつきを生じさせることなく重い繰り返し荷重を支えるように設計されています。ピボットの数、間隔、およびベアリングの種類はすべて、ヒンジの耐荷重に合わせて選択されます。
目に見えない強さを実現する素材選び
材料隠し窓ヒンジコンパクトで目立たない筐体内に高い強度を実現する必要があります。トラックとアーム部品にはステンレス鋼が主に使われています。316と304グレードは必要な降伏強度と耐食性を備えており、冷間加工によってさらに強度が増します。ピボットピンは通常、焼入れマルテンサイト系ステンレス鋼または耐食性コーティングを施した高炭素鋼で作られており、数百万回のサイクルに耐える耐摩耗性を備えています。サッシブラケットは、サッシからの荷重を受け止め、アーム機構に伝達する役割を担っており、多くの場合、複雑なダイカストまたは精密鋳造部品です。ザマック5などの亜鉛合金は、この用途において強度と成形性のバランスが優れていますが、高仕様のヒンジにはステンレス鋼の精密鋳造品が使われることもあります。材料の選択は、シンプルな原則に基づいています。すなわち、すべての部品は、目立たないヒンジ筐体の狭い形状内に収まりながら、それぞれの荷重を支えなければならないということです。
フレームを実際の構造物として捉える
A隠し窓ヒンジ隠しヒンジは、その強度の大半をフレーム自体に依存しています。トラックの強度は、それを支える押出材の強度に左右されます。そのため、隠しヒンジは単体のハードウェアとしてではなく、統合されたフレームシステムの一部として指定されます。フレームプロファイルは、隠しヒンジを受け入れ、その荷重をより大きなフレーム構造に伝達するために特別に成形された内部チャンネル、壁、およびネジ穴を備えて設計されています。ヒンジ取り付け位置の押出材の壁厚は、集中荷重に対応するために厚くなっています。ネジ穴は、より厚い部分または金属インサートで補強され、確実な固定を実現します。この統合により、隠しヒンジを任意のフレームプロファイルに後付けできない理由が説明できます。フレームは、ヒンジを収容し、荷重支持機能を果たすように最初から構築する必要があります。適切に統合された場合、ヒンジとフレームを組み合わせたシステムは、どちらのコンポーネントも単独では達成できない耐荷重を実現します。
試験および認証
頑丈な隠し窓ヒンジs隠れた強度を検証する試験を実施します。静的荷重試験では、試験用サッシに校正済みの重りをかけて、ヒンジが変形することなく規定の荷重に耐えられることを確認します。サイクル試験では、荷重をかけた状態でヒンジを数万回開閉させ、ベアリングとピボットが長期間にわたって性能を維持することを確認します。腐食試験では、材料が想定される環境に耐えられることを確認します。これらの試験により、隠れたヒンジは、その隠れた性質にもかかわらず、目に見える金具と同じ性能基準を満たしていることが保証されます。認証は、目に見えないエンジニアリングの目に見える証拠です。設計者が認証済みの隠れたヒンジを選択する場合、メーカーのマーケティング資料で主張されているのではなく、独立した機関によって耐荷重が検証された金具を選択していることになります。
結論
隠し窓ヒンジ内部荷重分散、連続フレームサポート、設計されたアーム形状、高強度材料の組み合わせにより、重いドアをしっかりと支えます。これらすべてが、隠れた筐体の中に収められています。ヒンジは単に隠されているだけではありません。押し出し成形材を構造パートナーとして利用し、フレームに一体化されています。トラックは全長にわたって荷重を分散します。アーム機構は、サッシの重量をシステムの最も強い軸に沿った力に変換します。材料はかさばることなく強度を発揮します。その結果、重いドアの重量を支えながら、閉じた窓のすっきりとしたライン以外何も見えないヒンジが実現しました。この隠れたヒンジは、見えるヒンジよりも弱いわけではありません。目に見える質量ではなく、形状、統合、設計によって、異なる方法で強度を高めているのです。
